M12连接器编码和D编码X编码

M12连接器编码和D编码X编码

M12电缆的连接线可以分为焊接线类型,锁定端子类型;根据组装模式,可以将组件类型分为类型,类型,面板类型。
根据反间隔代码,可以将代码分为编码,B编码,C编码,D编码,P编码,S编码,T编码和X编码。
形状可以分为M12 180度直连接器,M12 90度肘连接,M12 T型连接线,M12 y类型连接线。
同时,还给出了两种类型的屏蔽和卸载。
根据针头或芯的数量,有3个针头,4个针,5针,8针,12针或3根芯,4个芯子,5个内核,8个核心和12个核心。
电缆的外皮是PUR,TPE,PVC等。
XII连接技术的M12电缆符合ROHS,CE,UL认证,高质量,合理的价格和短交货时间

  • 描述
  • 应用
  • 案子
  • 下载

连接线的M12连接器电缆可以分为焊接线类型,锁定终端类型;根据组装模式,可以将组件类型分为类型,类型,面板类型。

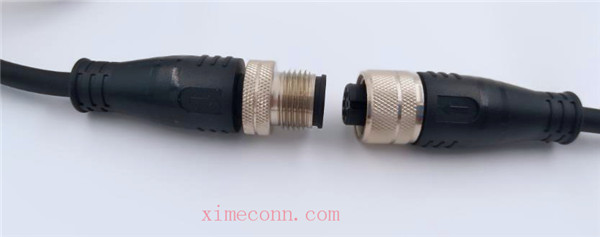

M12连接器


根据反间隔代码,可以将代码分为编码,B编码,C编码,D编码,P编码,S编码,T编码和X编码。

形状可以分为M12 180度直连接器,M12 90度肘连接,M12 T型连接线,M12 y类型连接线。

同时,还给出了两种类型的屏蔽和卸载。

根据针头或芯的数量,有3个针头,4个针,5针,8针,12针或3根芯,4个芯子,5个内核,8个核心和12个核心。

电缆的外皮是PUR,TPE,PVC等。

M12连接器XIME连接器技术符合ROHS,CE,UL认证,高质量,合理的价格和短交货时间


M12连接器和电缆可以根据连接方法将其分为焊接类型,螺钉端子类型。根据组装方法,可以将其分为组装类型,成型类型,面板安装类型。根据编码模式,可以将其分为编码,B编码,C编码,D编码,P编码,S编码,T编码,X编码。根据形状,可以将其分为180度直的M12电缆,90度直角M12连接器电缆,M12 T形状电缆,M12 y形状电缆。同时,它也被分类为两种类型的屏蔽和不屏蔽的M12电缆。根据引脚或核心数,有3针,4针,5针,8针,12针或3极,4极,5极,8极,12极。M12电缆夹克的材料具有PUR,PVC等。


一般信息

标准: IEC 61076-2-101
环境温度: -20℃〜 +80℃
连接器插入: TPU
连接器联系人: 黄铜镀金
连接器过焊: TPU
耦合螺母/螺钉: 锌合金和镍镀镍
绝缘电阻: ≥100MΩ
接触电阻: ≤5mΩ
屏蔽: 可选的
IP等级: IP67/IP69K处于锁定状态

电气数据
核心号 类型 额定电流 额定电压 导体规格 电线夹克 电线长尾处理
A/c d/c awg mm²
03针 A/B/C 4a 250V 250V 22 0.34 PUR/PVC 定制
04针 A B C D 4a 250V 250V 22 0.34 PUR/PVC
05针 A/B/C 4a 60V 60V 22 0.34 PUR/PVC
06针 C 2a 30V 30V 24 0.25 PUR/PVC
08针 一个 2a 30V 30V 24 0.25 PUR/PVC
12针 一个 1.5A 30V 30V 26 0.14 PUR/PVC
17针 一个 1.5A 30V 30V 26 0.14 PUR/PVC






M12圆万博平台登陆形连接器,由国际标准制造,芯的数量具有3针4针5针8针,12针。根据国际标准,它用于各个领域,是连接Ximeconn的主要电子组件之一

具有高信号完整性和出色性能的M12连接器是符合欧盟标准的高标准连接器。

M12圆万博平台登陆形连接器,将电源电缆和数据电缆的特征结合在一起,几乎没有占用区域的特征以及降低安装成本,适合工艺自动控制和工业应用,自动化设备,电子设备,电子设备,电子仪器,传感器,传感器,商业运输,以及军事/航空航天应用。万博全站客户端1.25

使用4/5/8触点,每个触点能够携带最高的电流4A。

产品是通过注入成型技术制造的,它可以确保完美的IP67密封类并提供可靠的应力减轻能力。

根据轮廓形状分类:圆形电连接器(也分为M12连接器,M8连接器),矩形电连接器(重载连接器)。

M12连接器具有各种仪器和设备之间的信号连接的效果。

M12传感器,执行器,自动化,行业以太网应用的电缆目录万博全站客户端1.25
