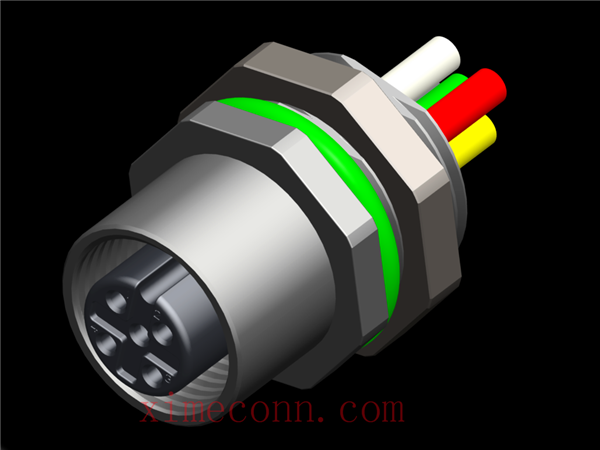

M12圆形连接器，按照国际标准生产制造的，芯数具体有4芯、5芯和8芯。按照国际标准，使用各个领域，连接信号主要的电子元器件之一。

M12圆形连接器,是符合欧盟标准的高水准连接器。具有高信号完整性和极佳的性能。

M12防水连接器,结合电源线和数据线,特点是减少占位面积并降低安装和成本,适用于过程自动控制及工业应用,自动化设备,电子设备,电子仪器仪表,传感器,商业运输,以及军用/航空应用。

采用4/5/8个触点,都能够承载最高每触点4的电流。产品使用的注塑成型技术，确保完善的额定IP67密封，并提供可靠的应力消除能力。

按外形分:圆形电连接器(又分M12连接器,M8连接器),矩形电连接器(重载连接器)。

M12连接器起到各种仪器设备之间信号连接的作用。

M12连接器主要产品类型有带电缆和不带电缆的,电缆长度可按用户要求定做。

技术参数
执行标准:	IEC 61076-2-101
适用温度:	-20℃~ + 80℃
胶芯材料:	TPU
端子材料:	黄铜镀金
外模材料:	TPU
螺丝/螺母材料:	铜合金镀镍
绝缘阻抗:	≥100Ω
接触阻抗:	≤5 mΩ
是否屏蔽：	可选择
防护等级:	IP67 / IP69K(锁紧状态)

电气参数
芯数	接口防呆类型	额定电流	额定电压		导体规格
			A / C	D / C	美国线规	mm²
03年销	A / B / C	4	250 v	250 v	22	0.34
04年销	A / B / C / D	4	250 v	250 v	22	0.34
05年销	A / B / C	4	60 v	60 v	22	0.34
06年销	C	2	30 v	30 v	24	0.25
08年销	一个	2	30 v	30 v	24	0.25
12针	一个	1.5	30 v	30 v	26	0.14
17针	一个	1.5	30 v	30 v	26	0.14

M12防水连接器,面板安装,结合电源线和数据线,特点是减少占位面积并降低安装和成本,适用于过程自动控制及工业应用,自动化设备,电子设备,电子仪器仪表,传感器,商业运输,以及军用/航空应用。

采用 4/5/8 个触点，都能够承载最高每触点4的电流。产品使用的注塑成型技术，确保完善的额定IP67密封，并提供可靠的应力消除能力。

按外形分：圆形电连接器（又分M12连接器，M8连接器）、矩形电连接器（重载连接器）。

M12防水连接器起到各种仪器设备之间信号连接的作用。

M12圆形防水连接器主要产品类型有带电缆和不带电缆的,电缆长度可按用户要求定做。
