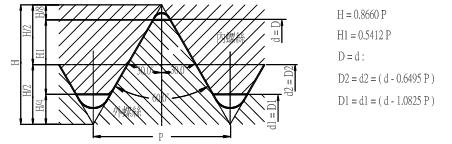

GBT / 196-2003标准公制螺纹基本牙型和公式GBT192 / 2003
首先对常规的国际牙标准进行介绍：
1，美国标准锥管螺纹一般用的是NPT，牙型角为60°
2，PT牙为英制锥螺纹，牙型角为55°，密封中最常用。英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大百，会严重的降低所切螺纹外径管子的强度。
3，PF牙是管用平行螺纹。
4，G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺度纹，G是管螺纹的统称（关），55，60度的划分属于功能性的。
五，ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为RC。
6，公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙知型，英制螺纹是等腰55度牙型，美制螺纹60度。
7，管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
BSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°，螺纹具有1：16的锥度
BSP是英制管螺纹。不过，有BSP.Tr.，BSP.PI.，BSP.F.之分。
BSP.Tr.是锥管螺纹，用来于密封接合。BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
公制螺纹粗牙 |
公制螺纹细牙 |
|||||||||
公称尺寸中号 |
螺距P |
外径 d = d |
节径 D2 = D2 |
内径 D1 = D1 |
公称尺寸中号 |
螺距P |
外径 d = d |
节径 D2 = D2 |
内径 D1 = D1 |
|
M1 |
0.25 |
1.000 |
0.838 |
0.729 |
||||||
M1.2 |
0.25 |
1.200 |
1.038 |
0.929 |
||||||
M1.4 |
0.3 |
1.400 |
1.205 |
1.075 |
||||||
M2 |
0.4 |
2.000 |
1.740 |
1.567 |
||||||
M3 |
0.5 |
3.000 |
2.675 |
2.459 |
M3 |
0.35 |
3.000 |
2.773 |
2.621 |
|
M3.5 |
0.6 |
3.500 |
3.110 |
2.850 |
M3.5 |
0.35 |
3.500 |
3.273 |
3.121 |
|
M4 |
0.70 |
4.000 |
3.545 |
3.242 |
M4 |
0.5 |
4.000 |
3.675 |
3.459 |
|
M4.5 |
0.75 |
4.500 |
4.013 |
3.688 |
M4.5 |
0.5 |
4.500 |
4.175 |
3.959 |
|
M5 |
0.8 |
5.000 |
4.480 |
4.134 |
M5 |
0.5 |
5.000 |
4.675 |
4.459 |
|
M6 |
1 |
6.000 |
5.350 |
4.917 |
M6 |
0.75 |
6.000 |
5.513 |
5.188 |
|
M8 |
1.25 |
8.000 |
7.188 |
6.647 |
M8 |
1 |
8.000 |
7.350 |
6.917 |
|
M10 |
1.5 |
10.000 |
9.026 |
8.376 |
M10 |
1.25 |
10.000 |
9.188 |
8.647 |
|
M12 |
1.75 |
12.000 |
10.863 |
10.106 |
M12 |
1.5 |
12.000 |
11.026 |
10.376 |
|
M14 |
2 |
14.000 |
12.701 |
11.835 |
M14 |
1.5 |
14.000 |
13.026 |
12.376 |
|
M16 |
2 |
16.000 |
14.701 |
13.835 |
M16 |
1.5 |
16.000 |
15.026 |
14.376 |
|
M18 |
2.5 |
18.000 |
16.376 |
15.294 |
（M18） |
1.5 |
18.000 |
17.026 |
16.376 |
|
M20 |
2.5 |
20.000 |
18.376 |
17.294 |
M20 |
1.5 |
20.000 |
19.026 |
18.376 |
|
M22 |
2.5 |
22.000 |
20.376 |
19.294 |
（M22） |
2 |
22.000 |
20.701 |
19.835 |
|
M24 |
3 |
24.000 |
22.051 |
20.752 |
M24 |
2 |
24.000 |
22.701 |
21.835 |
|
M27 |
3 |
27.000 |
25.051 |
23.752 |
M27 |
2 |
26.000 |
25.701 |
24.835 |
|
M30 |
3.5 |
30.000 |
27.727 |
26.211 |
M28 |
2 |
28.000 |
26.701 |
25.835 |
|
M33 |
3.5 |
33.000 |
30.727 |
29.211 |
M30 |
3 |
30.000 |
28.051 |
26.752 |
|
M36 |
4 |
36.000 |
34.402 |
31.670 |
M33 |
3 |
32.000 |
31.051 |
29.752 |
|
M39 |
4 |
39.000 |
36.402 |
34.670 |
M36 |
3 |
36.000 |
34.051 |
32.752 |
|
M42 |
4.5 |
42.000 |
39.077 |
37.129 |
M39 |
3 |
38.000 |
37.051 |
35.752 |
|
M45 |
4.5 |
45.000 |
42.077 |
40.129 |
M40 |
3 |
40.000 |
38.051 |
36.752 |
|
